UML: Qué es, cómo funciona y para qué sirve el lenguaje de modelado unificado

El desarrollo de software y la modelización de sistemas han experimentado una auténtica revolución gracias a la estandarización de lenguajes visuales que permiten entender y compartir ideas sin malentendidos. En este contexto, el UML —Lenguaje de Modelado Unificado— se ha convertido en un elemento imprescindible tanto para profesionales del sector tecnológico como para equipos multidisciplinares que buscan claridad en la documentación y el diseño de proyectos complejos.

Pero, ¿qué es realmente UML y por qué ha alcanzado esa relevancia? Vamos a profundizar en su origen, sus características distintivas, los motivos de su estandarización, sus tipos de diagramas y las ventajas que ofrece para el desarrollo de software y la gestión de sistemas empresariales. Si alguna vez has sentido que tu equipo habla distintos idiomas cuando se trata de arquitectura y programación, aquí descubrirás cómo UML puede poner orden y facilitar la comunicación.

¿Qué es UML y para qué sirve?

UML, siglas de Unified Modeling Language o Lenguaje de Modelado Unificado, es un lenguaje visual estándar utilizado para modelar, visualizar, especificar, construir, modificar y documentar sistemas software y procesos empresariales complejos. Su propósito principal es simplificar y unificar las notaciones gráficas utilizadas para describir la arquitectura y el funcionamiento de un sistema, permitiendo que todos los implicados —desde desarrolladores y diseñadores hasta clientes y stakeholders sin conocimientos técnicos profundos— puedan obtener una visión clara de cómo funciona el software o proceso en cuestión.

Antes de la popularización de UML, el desarrollo de software estaba muy fragmentado. Cada equipo o empresa podía tener su propia metodología y símbolos, dificultando la colaboración o el traspaso de proyectos. Imagínate una especie de torre de Babel, donde los programadores debían descifrar distintos «dialectos» para entender los diagramas de otros. La irrupción de UML vino a solucionar este problema, estableciendo un lenguaje universal que permite crear planos, esquemas y mapas comprensibles para todos.

UML no es en sí un método de desarrollo, sino un lenguaje que puede utilizarse junto a cualquier metodología. Su independencia metodológica es una de las razones por las que se ha vuelto tan popular y versátil, permitiendo su adopción en todo tipo de industrias y proyectos.

Historia y evolución de UML

El origen de UML se remonta a mediados de los años 90, cuando la comunidad del software empezó a demandar un lenguaje común para el modelado de sistemas. Antes de su creación, existían múltiples métodos de modelado orientado a objetos, cada uno con sus propios símbolos y reglas. Entre los más influyentes estaban el método Booch, la técnica OMT (Object Modeling Technique) de James Rumbaugh y los métodos OOSE y Objectory de Ivar Jacobson. Fue precisamente la unión de estos pioneros —conocidos como los «Tres Amigos»: Grady Booch, James Rumbaugh y Ivar Jacobson— lo que sentó las bases de UML.

La primera versión de UML fue presentada a la comunidad en 1996 y, tras el respaldo de empresas como IBM y Microsoft, fue adoptada oficialmente en 1997 por la Object Management Group (OMG) como estándar internacional. Desde entonces, UML ha visto múltiples revisiones y mejoras, siguiendo un proceso de estandarización muy riguroso. En 2005, alcanzó la versión 2.0, y la versión estable más reciente es la 2.5.1 (publicada en 2017 como estándar ISO/IEC 19505-1:2012).

Hoy en día, UML es el estándar universal en el modelado de software, siendo utilizado en todo tipo de ámbitos: desde hospitales y bancos, hasta empresas de telecomunicaciones, aeronáutica y gestión empresarial.

¿Por qué UML ha sido tan exitoso? Principales ventajas

• Facilita la comunicación entre perfiles técnicos y no técnicos: Gracias a la estandarización de símbolos y diagramas, cualquier persona puede entender el funcionamiento del sistema, aunque no domine el lenguaje de programación utilizado.
• Simplifica la comprensión de sistemas complejos: UML traduce miles de líneas de código en diagramas visuales accesibles, acelerando la capacidad de análisis y permitiendo identificar relaciones, dependencias y jerarquías rápidamente.
• Permite el trabajo colaborativo: Equipos multidisciplinares pueden trabajar juntos sin miedo a malinterpretar los esquemas, ya que existe un consenso en la representación visual gracias a UML.
• Reutilización y estandarización: Los diagramas creados pueden servir de referencia en futuros desarrollos, ahorrando tiempo y evitando la reinvención de la rueda.
• Ideal para la documentación y la mejora continua: Teniendo una documentación visual clara, es más sencillo mantener, escalar y modificar el software o proceso modelado a lo largo del tiempo.
• Apoya metodologías ágiles y tradicionales: UML puede integrarse fácilmente en cualquier proceso de desarrollo, ya sea ágil, en cascada, iterativo, etc.

Características clave de UML

UML se diferencia de otros lenguajes de modelado por su dinamismo, claridad y facilidad de uso. Sus diagramas son comprensibles incluso para quienes no son especialistas en desarrollo, lo que abre la puerta al diálogo transversal en la organización. A continuación, detallamos los atributos más destacados:

• Estático y dinámico: Permite modelar tanto la estructura (lo que el sistema es, cómo está construido) como el comportamiento (cómo actúa y evoluciona el sistema a lo largo del tiempo).
• Estructura jerárquica: Puede representar desde pequeños componentes individuales hasta sistemas con múltiples niveles de complejidad.
• Notación simple y estandarizada: El lenguaje visual de UML elimina la ambigüedad y reduce la posibilidad de errores interpretativos.
• Versatilidad: Se emplea tanto para software, procesos de negocio, análisis de riesgos, documentación técnica, entre otros.

Elementos fundamentales de UML

• Elementos de estructura: Incluyen clases, objetos, interfaces, componentes, nodos, paquetes y perfiles. Son los «ladrillos» básicos de un sistema.
• Elementos de comportamiento: Reflejan la dinámica del sistema: colaboraciones, actividades, eventos, estados y casos de uso.
• Elementos de interacción: Corresponden a los mensajes, señales y eventos intercambiados entre los elementos del sistema.
• Diagramas: Representaciones gráficas que combinan los elementos anteriores para ilustrar los diferentes aspectos del sistema.

Estos elementos se entrelazan para construir una imagen global y detallada del sistema o proceso que queremos documentar o diseñar.

Vistas en UML

UML organiza la información en distintas «vistas», cada una abarcando un ángulo concreto del sistema. Estas vistas no son simples gráficos aislados, sino abstracciones que aglutinan varios diagramas a fin de crear una «fotografía» global del sistema. Las principales vistas en UML son:

• Vista de casos de uso: Muestra la funcionalidad del sistema desde la perspectiva de los actores externos.
• Vista lógica: Analiza la estructura interna y el comportamiento dinámico del sistema.
• Vista de componentes: Pone el foco en la organización del código y sus módulos.
• Vista concurrente: Representa la concurrencia y la sincronización en sistemas donde varias operaciones suceden al mismo tiempo.
• Vista de distribución: Refleja cómo se reparte el sistema entre diferentes dispositivos físicos y nodos de red.

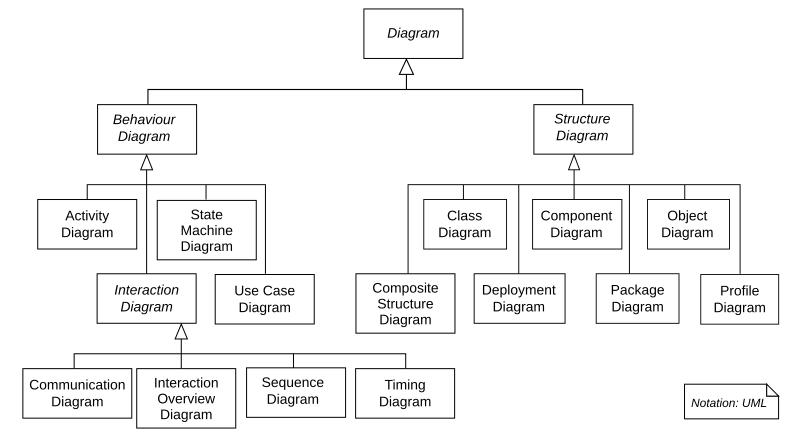

Tipos principales de diagramas UML

Uno de los grandes atractivos de UML es su variedad de diagramas, cada uno pensado para un propósito específico. Tradicionalmente, se dividen en dos grandes categorías: diagramas estructurales y diagramas de comportamiento. En versiones recientes, se reconocen también los diagramas de interacción como un subconjunto relevante.

Diagramas estructurales

• Diagrama de clases: El más usado en UML. Representa las clases que forman el sistema, sus atributos, métodos y la relación entre ellas. Suele presentar una forma rectangular dividida en tres secciones para nombre, atributos y operaciones.
• Diagrama de objetos: Muestra instancias concretas de las clases y cómo interactúan en un momento puntual del sistema. Es útil para comprender ejemplos prácticos o escenarios particulares.
• Diagrama de componentes: Refleja la estructura y relaciones entre los diferentes componentes de software. Ayuda a identificar cómo se agrupan y comunican los módulos que conforman el sistema.
• Diagrama de despliegue (o implementación): Representa la arquitectura física del sistema: qué nodos existen (servidores, dispositivos, máquinas virtuales), cómo se interconectan y qué software se ejecuta sobre cada uno.
• Diagrama de paquetes: Permite visualizar la organización lógica de un sistema y las dependencias entre paquetes. Suele usarse para diagramar niveles jerárquicos en grandes proyectos.
• Diagrama de estructura compuesta: Visualiza la estructura interna de las clases, mostrando los componentes, partes y cómo se interrelacionan entre sí.
• Diagrama de perfil: Introducido en UML 2, es más reciente y menos utilizado. Sirve para especificar extensiones o personalizaciones del UML estándar según las necesidades de cada organización o proyecto.

Diagramas de comportamiento

• Diagrama de casos de uso: Ofrece una perspectiva funcional y orientada al usuario. Representa actores (usuarios o sistemas externos) y los casos de uso que describen las interacciones principales con el sistema.
• Diagrama de actividades: Es ideal para visualizar el flujo de trabajo (workflows) de procesos empresariales, operaciones o componentes internos.
• Diagrama de máquina de estados: Describe cómo los objetos cambian de estado a lo largo del tiempo y cómo reaccionan ante eventos externos.
• Diagramas de interacción: Incluyen varios subtipos: diagramas de secuencia, comunicación, temporización y panorama de interacciones. Todos enfocan las relaciones y mensajes intercambiados entre los elementos del sistema.

Diagramas de interacción

• Diagrama de secuencia: Muestra cómo se comunican los objetos entre sí en orden temporal, ideal para representar escenarios concretos y detectar posibles cuellos de botella.
• Diagrama de comunicación: También llamado diagrama de colaboración, representa el intercambio de mensajes entre objetos, pero enfatizando la relación y no el tiempo.
• Diagrama de temporización: Similar a los anteriores, pero enfocado en el comportamiento de los objetos y eventos según la variable temporal.
• Diagrama global de interacciones: Integra información de otros diagramas de interacción, mostrando el flujo entre ellos y ofreciendo una visión general del comportamiento del sistema.

Cuándo y cómo usar UML

UML se emplea principalmente en el desarrollo de software, pero también ha ganado terreno en la gestión empresarial y el análisis de procesos existentes. En la ingeniería de software, el modelado previo con UML antes de escribir código ayuda a clarificar objetivos, planificar recursos y alinear expectativas entre todos los participantes. También es clave para analizar o mejorar sistemas ya en funcionamiento, facilitando su mantenimiento o evolución.

En el ámbito empresarial, UML ha demostrado ser útil para visualizar flujos de trabajo, procesos de negocio y relaciones entre departamentos. Ayuda a directivos y equipos no técnicos a asimilar el funcionamiento interno de las operaciones y a identificar posibles puntos de mejora o automatización.

[relacionado url=»https://www.polimetro.com/como-crear-diagrama-conexion-autocad-electrical-tutorial-detallado/»]

Mejores prácticas al crear diagramas UML

• Utiliza plantillas: Empezar desde cero puede ser intimidante. Las plantillas predefinidas aseguran que no falte ningún elemento importante y permiten adaptarse con facilidad a los requisitos de cada proyecto.
• Define claramente el objetivo: Antes de elegir el tipo de diagrama, el equipo debe consensuar el propósito del modelado. Así se selecciona la herramienta visual más adecuada.
• Colabora y comparte: El valor de UML reside en la comunicación. Aprovecha la posibilidad de trabajar conjuntamente sobre los diagramas, solicitando feedback y actualizando la documentación según evoluciona el proyecto.
• Elige el nivel de detalle adecuado: No es necesario documentar absolutamente todo; ajusta el nivel de profundidad según a quién va dirigido el diagrama y la fase del proyecto.

Herramientas y tecnologías para crear diagramas UML

La diversidad de herramientas disponibles para crear diagramas UML cubre todo tipo de necesidades: desde opciones gráficas muy intuitivas hasta soluciones basadas en texto para usuarios avanzados. Entre las principales destacan:

• Herramientas gráficas: Diagrams.net (Draw.io), Lucidchart y Miro ofrecen interfaces limpias y recursos visuales prediseñados, facilitando la edición colaborativa en tiempo real.
• Herramientas para desarrolladores: PlantUML y Mermaid permiten generar diagramas a partir de texto o código, lo que resulta ideal si trabajas con sistemas de control de versiones y buscas automatizar la documentación.
• Herramientas especializadas: Visual Paradigm, StarUML, Enterprise Architect, IBM Rational Rose, ArgoUML y Creately son utilizadas en entornos profesionales y equipos grandes.

Algunas de estas herramientas incluso han implementado inteligencia artificial para la generación automática de diagramas a partir de descripciones textuales o código, agilizando aún más el proceso de documentación.

El futuro de UML: automatización e inteligencia artificial

La automatización en la generación de esquemas UML ya es una realidad en herramientas avanzadas. La inteligencia artificial está comenzando a facilitar la creación de diagramas a partir de descripciones naturales, permitiendo ahorrar mucho tiempo que antes se invertía en dibujar manualmente cada elemento.

Estas funciones, de momento, se encuentran principalmente en versiones premium o soluciones de pago, pero cada vez existen más opciones gratuitas y accesibles que democratizan el uso del modelado visual automatizado.

UML en el ciclo de vida del software

UML acompaña todas las fases del ciclo de vida del desarrollo, desde la captura de requerimientos hasta las pruebas y el mantenimiento. En las primeras etapas, los diagramas de casos de uso y actividades ayudan a definir lo que se espera del sistema. Durante el análisis, diseñamos las clases y relaciones. Al avanzar hacia el diseño y la programación, los diagramas se refinan para especificar detalles técnicos y arquitectónicos. Una vez implementado, UML facilita la documentación necesaria para pruebas, integración, despliegue y evolución del sistema.

Errores comunes y cómo evitarlos

• Exceso de detalle innecesario: Los diagramas demasiado recargados pierden su función de claridad. Trata de mantener solo la información esencial para el objetivo planteado.
• Desconexión entre diagramas y código: Si los diagramas no se actualizan conforme avanza el desarrollo, pueden acabar siendo inservibles. Integra herramientas y procesos que fomenten la actualización continua.
• Elegir el diagrama incorrecto: Es importante conocer la función de cada tipo de diagrama para seleccionar el más adecuado según la fase del proyecto y la audiencia a la que va dirigido.

¿Es difícil aprender UML? Consejos para empezar

No necesitas ser un experto en programación para comenzar a utilizar UML. Lo más importante es familiarizarse con los tipos básicos de diagramas y las herramientas disponibles. Empieza practicando con ejemplos sencillos y aprovecha los recursos gratuitos —tutoriales, vídeos y plantillas— que ofrecen la mayoría de plataformas.

Una vez que domines la lógica de los diagramas, podrás adaptarlos a cualquier proyecto y metodología de trabajo. Y si buscas especialización, la experiencia con UML es sumamente valorada en equipos de desarrollo y consultoría tecnológica.

El uso de UML en el ciclo de vida del software

UML acompaña todas las fases del ciclo de vida del desarrollo, desde la captura de requerimientos hasta las pruebas y el mantenimiento. En las primeras etapas, los diagramas de casos de uso y actividades ayudan a definir lo que se espera del sistema. Durante el análisis, diseñamos las clases y relaciones. Al avanzar hacia el diseño y la programación, los diagramas se refinan para especificar detalles técnicos y arquitectónicos. Una vez implementado, UML facilita la documentación necesaria para pruebas, integración, despliegue y evolución del sistema.

¿Se puede aprender UML sin experiencia previa?

Conclusión

La adopción de UML supone una grandísima ventaja competitiva para cualquier equipo que desee reducir errores de comunicación, mejorar la documentación y garantizar la calidad de sus proyectos. Su versatilidad, claridad y capacidad de adaptación lo convierten en la herramienta perfecta para navegar sin sobresaltos por el siempre cambiante mundo del desarrollo de software y la gestión de sistemas complejos.
