FreeCAD en profundidad: Qué es, para qué sirve y todo lo que puedes hacer con él

FreeCAD ha ido ganando relevancia en los últimos años como una de las herramientas más completas y accesibles para el diseño 3D y la ingeniería asistida por ordenador. Su crecimiento se debe a una combinación de factores como la naturaleza de código abierto, su flexibilidad y el sólido respaldo de una comunidad internacional de usuarios que contribuye activamente a su mejora. Si has buscado información sobre qué es FreeCAD, para qué sirve y qué lo diferencia de otros programas CAD, aquí te lo contamos todo a fondo y de manera natural, con los detalles más actualizados y prácticos.

Tanto si eres principiante y quieres experimentar con diseño tridimensional, como si eres profesional de la ingeniería o la arquitectura buscando alternativas a los programas tradicionales, FreeCAD puede sorprenderte. Su evolución constante, las aportaciones de la comunidad y la libertad que proporciona al ser open source hacen que sea una opción a tener muy en cuenta para la creación de modelos 3D, análisis de ingeniería, impresiones 3D y mucho más. Vamos a desgranar a fondo todo lo que debes saber sobre FreeCAD en 2024.

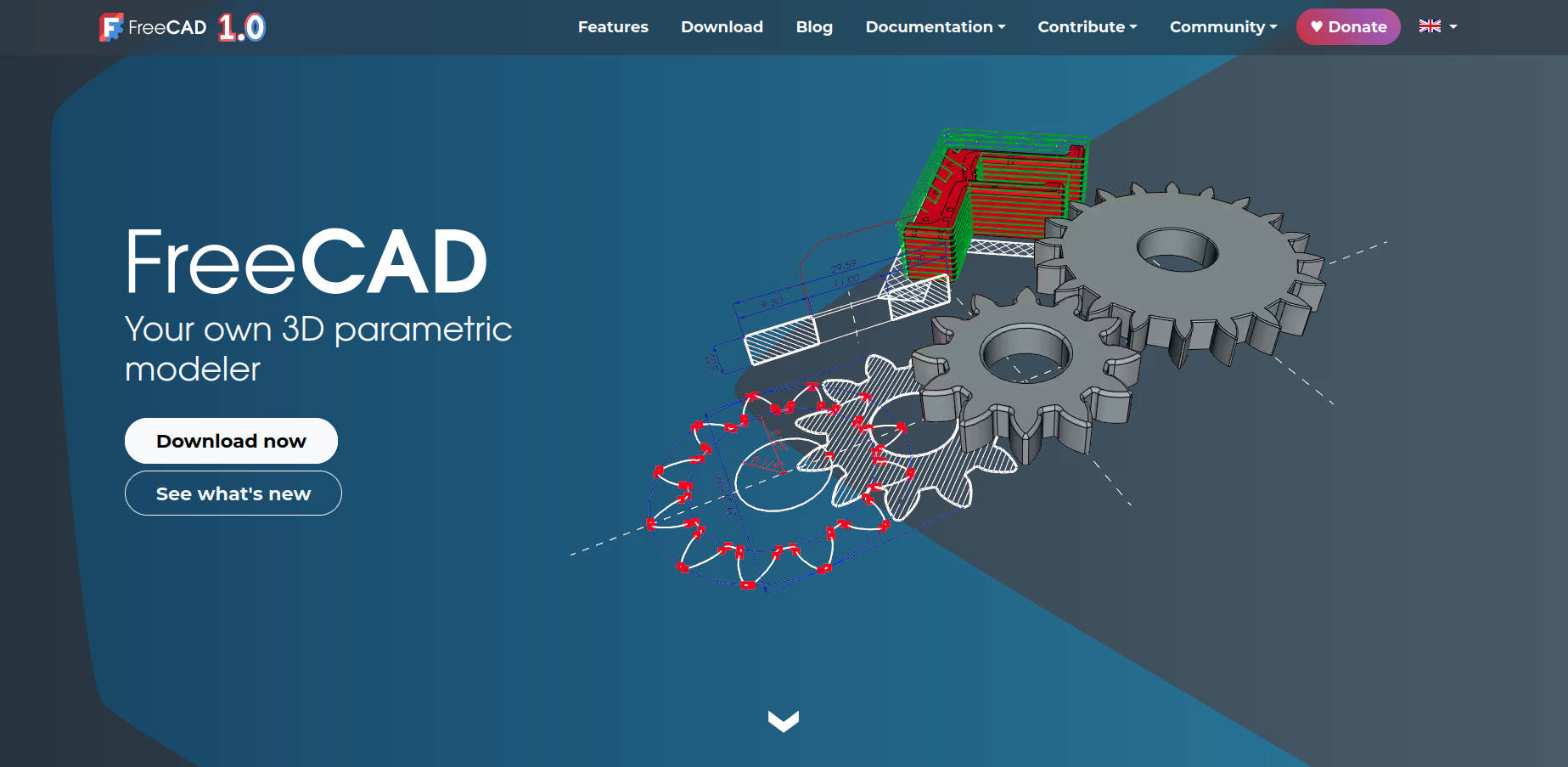

¿Qué es FreeCAD? Orígenes, desarrolladores y filosofía

FreeCAD es un software de diseño asistido por ordenador (CAD) en tres dimensiones, completamente libre y de código abierto, orientado principalmente al modelado paramétrico de objetos reales, tanto para ingeniería mecánica como para arquitectura y otras disciplinas técnicas. El proyecto empezó a gestarse en 2002 de la mano de Juergen Riegel y Werner Mayer, con el objetivo de crear una alternativa potente y gratuita a los programas propietarios como SolidWorks, CATIA o AutoCAD, facilitando el acceso a herramientas profesionales sin las barreras económicas o de licencias restrictivas.

El desarrollo de FreeCAD está basado en la biblioteca Open CASCADE Technology, una potente suite de geometría 3D sobre la que se construyen las funciones principales del programa. Utiliza tanto el lenguaje de programación C++ como Python, lo que facilita la ampliación mediante scripts y módulos, algo que ha sido clave en su evolución. La filosofía open source y la licencia GNU General Public License (GPL) garantizan que cualquier persona puede utilizar, modificar y distribuir el software sin coste alguno, fomentando la colaboración y la transparencia.

Características principales: Modelado paramétrico y modularidad

Una de las señas de identidad de FreeCAD es el modelado paramétrico. ¿Qué significa esto? A diferencia de los CAD clásicos, en los que se dibujan líneas, figuras y volúmenes en base a coordenadas fijas, el modelado paramétrico permite que cada elemento del diseño esté definido no solo por su forma, sino por una serie de parámetros (dimensiones, ángulos, relaciones geométricas, etc.) que pueden modificarse en cualquier momento. Esto hace que, al cambiar un parámetro, el modelo se actualice automáticamente, facilitando iteraciones rápidas y adaptaciones, lo que resulta ideal para trabajos de ingeniería y diseño donde los requisitos pueden variar constantemente.

FreeCAD ofrece un entorno de trabajo similar al de otros programas de referencia como CATIA, SolidWorks o ArchiCAD, pero con una estructura modular: el núcleo del programa es ligero y estable, y las funcionalidades específicas se añaden mediante ‘workbenches’ o bancos de trabajo. Así, es posible adaptar FreeCAD a distintos flujos de trabajo, desde la arquitectura (con soporte BIM), pasando por diseño mecánico, simulaciones de elementos finitos (FEM), modelado de piezas para impresión 3D o CNC, hasta la realización de planos en 2D y mucho más.

¿Quién puede beneficiarse de FreeCAD?

FreeCAD es una herramienta versátil apta tanto para profesionales como para entusiastas o principiantes. Puede ser utilizada por ingenieros mecánicos, arquitectos, diseñadores de producto, makers, profesores, estudiantes… Su curva de aprendizaje es más benigna que la de otros programas CAD avanzados, en parte gracias a la abundante documentación y al apoyo de la comunidad.

En la actualidad, la comunidad de FreeCAD supera los 25.000 miembros activos en foros y redes sociales, donde se comparten experiencias, soluciones y nuevos desarrollos. Existen numerosos tutoriales, vídeos y cursos en español y otros idiomas, lo que facilita el aprendizaje a cualquier nivel.

Principales usos de FreeCAD

• Diseño y modelado 3D paramétrico: creación de piezas, ensamblajes y estructuras mediante parámetros editables.
• Dibujo 2D y planos técnicos: posibilidad de extraer planos y vistas desde modelos 3D para documentación técnica profesional.
• Impresión 3D: exportación a formatos como STL, OBJ, DAE y muchos otros, permitiendo preparar archivos para imprimir en 3D fácilmente. Perfecto para generar modelos que luego pasarán por un slicer como Cura.
• Análisis y simulaciones: módulos opcionales para análisis estructurales (FEM), simulaciones de movimientos robóticos, diseño arquitectónico con enfoque BIM y mucho más.
• CAM y CNC: generación y exportación de modelos para su fabricación mediante maquinaria automatizada.

Formatos de archivo soportados y compatibilidad

FreeCAD destaca por la amplia gama de formatos que puede importar y exportar. Además de su propio formato nativo, es compatible con archivos STEP, IGES, STL, SVG, OBJ, DAE, IFC, DXF, SCAD, IV y más. Esto lo hace especialmente útil para colaborar con usuarios de otros programas CAD o para integrarlo en flujos de trabajo industriales que requieren interoperabilidad.

Sin embargo, el soporte para el formato DWG (utilizado habitualmente por AutoCAD) ha sido históricamente limitado por problemas de licencia y compatibilidad. FreeCAD solo puede importar y exportar parcialmente ficheros DWG, y lo hace a través de herramientas externas como Teigha Converter, pero no es tan fluido como con otros formatos.

Compatibilidad multiplataforma

FreeCAD se puede instalar sin coste en Windows, Linux y macOS. Esta característica lo hace especialmente popular, ya que permite a usuarios de cualquier sistema disfrutar de las mismas prestaciones. Además, la ausencia de restricciones, registros o muros de pago refuerza la accesibilidad de la herramienta: no hay versiones recortadas ni limitaciones ocultas. Toda la libertad y potencia de un proyecto open source están al alcance de cualquiera desde su web oficial.

Cómo funciona el modelado paramétrico en FreeCAD

El funcionamiento paramétrico es la esencia de FreeCAD. Desde la creación de un sencillo boceto en 2D, donde puedes definir relaciones geométricas y restricciones (paralelismos, perpendiculares, cotas, etc.), hasta la transformación en modelos 3D, todo el proceso se basa en la edición dinámica de parámetros.

Por ejemplo, puedes empezar dibujando un boceto 2D en el banco de trabajo ‘Sketcher’, donde cada línea, arco o círculo puede vincularse a parámetros editables. Este boceto puede extruirse para generar volúmenes, aplicando operaciones booleanas (uniones, diferencias, intersecciones), filetes, chaflanes, taladros, etc. En cualquier momento se puede volver al boceto original, modificar una medida o una relación y el modelo tridimensional se actualizará automáticamente, lo que agiliza enormemente la iteración y el perfeccionamiento de diseños complejos.

Además, esta lógica se traslada también a la gestión de ensamblajes de piezas, donde puedes definir relaciones entre componentes de cara a ensamblajes mecánicos, mobiliario modular, estructuras arquitectónicas y mucho más.

Workbenches y modularidad: adaptando FreeCAD a tus necesidades

El sistema de bancos de trabajo o ‘workbenches’ es uno de los pilares de la flexibilidad de FreeCAD. Los workbenches son colecciones de herramientas adaptadas a tareas concretas: desde el modelado de piezas sólidas hasta el análisis estructural, la creación de planos técnicos o la simulación robótica. Algunos de los más destacados incluyen:

• Part: operaciones de modelado de sólidos básicos, operaciones booleanas, extrusiones y más.
• Part Design: orientado a piezas más complejas y diseño basado en bocetos paramétricos.
• Sketcher: creación y edición de bocetos 2D avanzados, con restricciones y relaciones paramétricas.
• Arch: pensado para arquitectura y flujos de trabajo BIM (Building Information Modeling).
• Path: generación de trayectorias para fabricación CAM y máquinas CNC.
• TechDraw: elaboración de planos 2D y documentación técnica de modelos 3D.
• FEM: análisis de elementos finitos para simulaciones estructurales.
• Assembly: gestión y simulación de ensamblajes mecánicos (incorporado de forma más amplia en la versión 1.0).

Además, existe un ecosistema de complementos y módulos adicionales desarrollados por la comunidad que se pueden instalar fácilmente desde el ‘Addon Manager’, ampliando las capacidades de FreeCAD según tus intereses.

Ciclo de vida del proyecto, versiones y evolución más reciente

El ritmo de desarrollo de FreeCAD ha sido notablemente constante desde sus inicios. A lo largo de más de dos décadas, el software ha ido integrando novedades técnicas, mejorando la interfaz y modernizándose para responder a las necesidades de los usuarios.

Algunas fechas y hitos importantes en la evolución de FreeCAD:

• 2002: Lanzamiento inicial de la primera versión funcional.
• 2011: Incorporación de módulos clave como dibujo, partes y robot.
• 2014: Cambio de licencia a LGPL y mejoras importantes en visualización y compatibilidad.
• 2019: Adaptación total a Python 3 y Qt5 para asegurar la continuidad y compatibilidad.
• 2023: Publicación de la versión 0.21, con mejoras notables de ergonomía, navegación 3D, gestión de complementos y usabilidad.
• 2024: Lanzamiento esperado de la versión 1.0, que trae consigo un banco de trabajo de ensamblajes completamente renovado, mejoras en la gestión de nombres topológicos y una actualización importante del logo y la imagen de marca tras un concurso público abierto a toda la comunidad.

El proceso de selección y votación del nuevo logo fue especialmente significativo: se recibieron más de 40 propuestas y más de 1500 miembros de la comunidad participaron en la votación, demostrando el grado de implicación y sentido de pertenencia que rodea a FreeCAD. El logo ganador, diseñado por Sebastián Tabares (syta.co), fue elegido en una ajustada votación y ya se está implementando en foros, repositorios y materiales oficiales.

Ventajas frente a otras soluciones CAD

FreeCAD tiene varios puntos fuertes frente a los programas CAD tradicionales de pago:

• Libertad total de uso y distribución, sin costes ni limitaciones.
• Código abierto: puedes ajustar el software a tus necesidades, desarrollar tus propios complementos o analizar cómo funciona internamente.
• Comunidad activa y amplia documentación: foros oficiales, canales en diferentes idiomas, tutoriales, wikis, cursos gratuitos y soporte colectivo.
• Actualizaciones periódicas y mejoras impulsadas por la propia comunidad usuaria.
• Gran compatibilidad de formatos para importar y exportar modelos, facilitando la integración en cualquier flujo de trabajo profesional.
• Multiplataforma: Windows, Linux y macOS con el mismo nivel de soporte.

Eso sí, por su propia naturaleza colaborativa, el ritmo de desarrollo o la pulidez de la interfaz pueden diferir del de los programas comerciales de alto coste, aunque la brecha se ha reducido considerablemente en los últimos años.

Limitaciones y desafíos actuales

A pesar de sus muchas virtudes, FreeCAD no está exento de desafíos. El rendimiento con modelos muy complejos puede verse limitado en equipos poco potentes, y el soporte para el formato DWG sigue siendo parcial. Algunos flujos de trabajo, sobre todo en campos muy específicos, pueden requerir ciertos ajustes o adoptar complementos en desarrollo. Sin embargo, la modularidad y la accesibilidad lo convierten en un entorno en constante mejora, y para la mayoría de usuarios cubre sobradamente las necesidades de diseño, análisis y documentación técnica.

Soporte, documentación y comunidad

La comunidad de FreeCAD es uno de sus mayores activos. Existen foros oficiales en inglés y español, un foro en español muy activo, canales en redes sociales, y una wiki colaborativa con decenas de tutoriales, trucos y ejemplos.

Desde el propio sitio web oficial puedes descargar el instalador, acceder a la documentación y encontrar enlaces a manuales, vídeos y grupos de usuarios. Además, existe una versión ‘portable’ y otra ‘AppImage’ para Linux que no requieren instalación, facilitando su uso en entornos educativos, talleres o makerspaces.

Casos prácticos y aplicaciones reales

FreeCAD es utilizado en contextos muy variados. Su flexibilidad permite desde el prototipado rápido para impresión 3D, el desarrollo de piezas mecánicas y mobiliario, hasta la creación de modelos arquitectónicos que integran el ciclo de vida completo de la construcción, siguiendo la metodología BIM. Es frecuente también su uso en docencia para introducir conceptos de CAD, modelado por parámetros o fabricación digital.

Las empresas y usuarios privados lo emplean tanto para proyectos personales como en entornos industriales, aprovechando la ausencia de costes, la posibilidad de adaptar el software y el soporte comunitario. La opción de añadir plug-ins permite personalizar FreeCAD con herramientas de simulación, análisis de tensiones, optimización topológica y mucho más.

Su interfaz, si bien distinta a la de los programas comerciales, es suficientemente intuitiva como para aprender de manera autodidacta, y permite personalización tanto visual como funcional. Para quienes vienen de otros programas CAD, la lógica paramétrica y el sistema de workbenches puede costar un poco al principio, pero pronto se aprecia la potencia que aporta para proyectos complejos y la flexibilidad ante cambios y revisiones.
