- Las células Peltier transfieren calor mediante el efecto termoeléctrico, funcionando como refrigeradores o calentadores.
- Su diseño compacto y sin partes móviles las hace ideales para aplicaciones portátiles y de precisión, aunque con eficiencia limitada.
- Se usan en electrónica, laboratorios, medicina y generadores termoeléctricos y requieren una buena disipación de calor para funcionar correctamente.
Las células Peltier han revolucionado el mundo de la refrigeración y la calefacción a pequeña escala, permitiendo soluciones compactas y silenciosas donde los métodos tradicionales no alcanzan. Aunque es probable que hayas visto alguno de estos dispositivos en una nevera portátil, un enfriador de bebidas para coche o incluso en experimentos de laboratorio, lo cierto es que la tecnología detrás de las células Peltier es tan apasionante como desconocida para muchos.
En este artículo te vamos a contar con todo detalle qué es una célula Peltier, cómo funciona, cuáles son sus aplicaciones reales, ventajas, desventajas y su importancia en ámbitos tan diversos como la electrónica, la medicina y la industria. Si alguna vez te has preguntado cómo es posible enfriar o calentar de forma tan precisa y rápida sin piezas móviles, sigue leyendo porque vamos a profundizar en todos los aspectos prácticos y técnicos de las células Peltier.
¿Qué es una célula Peltier?
Una célula Peltier, también conocida como módulo termoeléctrico o bomba de calor de estado sólido, es un dispositivo capaz de transferir calor de un lado a otro de su estructura utilizando electricidad. Su denominación proviene del efecto Peltier, un fenómeno termoeléctrico descubierto en 1834 por Jean Charles Athanase Peltier, que vio cómo al hacer pasar una corriente eléctrica por la unión de dos materiales conductores diferentes, se producía un intercambio de calor, enfriando un lado mientras el otro se calentaba.
En esencia, este tipo de células pueden funcionar tanto como refrigeradores como calentadores, aunque en la gran mayoría de los casos se emplean sobre todo para refrigerar. Basta con alterar la dirección de la corriente para cambiar la función de la célula: si haces pasar la corriente en un sentido, uno de sus lados absorberá calor volviéndose frío, mientras que el otro expulsará ese calor y se calentará.
Principios físicos: el efecto Peltier y el efecto Seebeck
El funcionamiento de las células Peltier se basa en dos principios termoeléctricos clave: el efecto Peltier y el efecto Seebeck. El primero permite el funcionamiento como bomba de calor, mientras que el segundo transforma diferencias de temperatura en electricidad.
Al aplicar una corriente continua a través de dos materiales conductores diferentes (habitualmente semiconductores tipo N y tipo P), los electrones y huecos transportan energía a través de la interfaz, lo que provoca que un lado del dispositivo absorba calor (enfriándose) y el otro lo expulse (calentándose).
Curiosamente, este proceso es reversible: si se somete el módulo a una diferencia de temperaturas (siendo un lado mucho más caliente que el otro), se puede generar una diferencia de tensión eléctrica entre los dos extremos, fenómeno conocido como el efecto Seebeck. Esto abre la puerta a utilizar módulos Peltier para generar energía, aunque su eficiencia en esta modalidad suele ser inferior a la de otros sistemas pensados específicamente para ello.

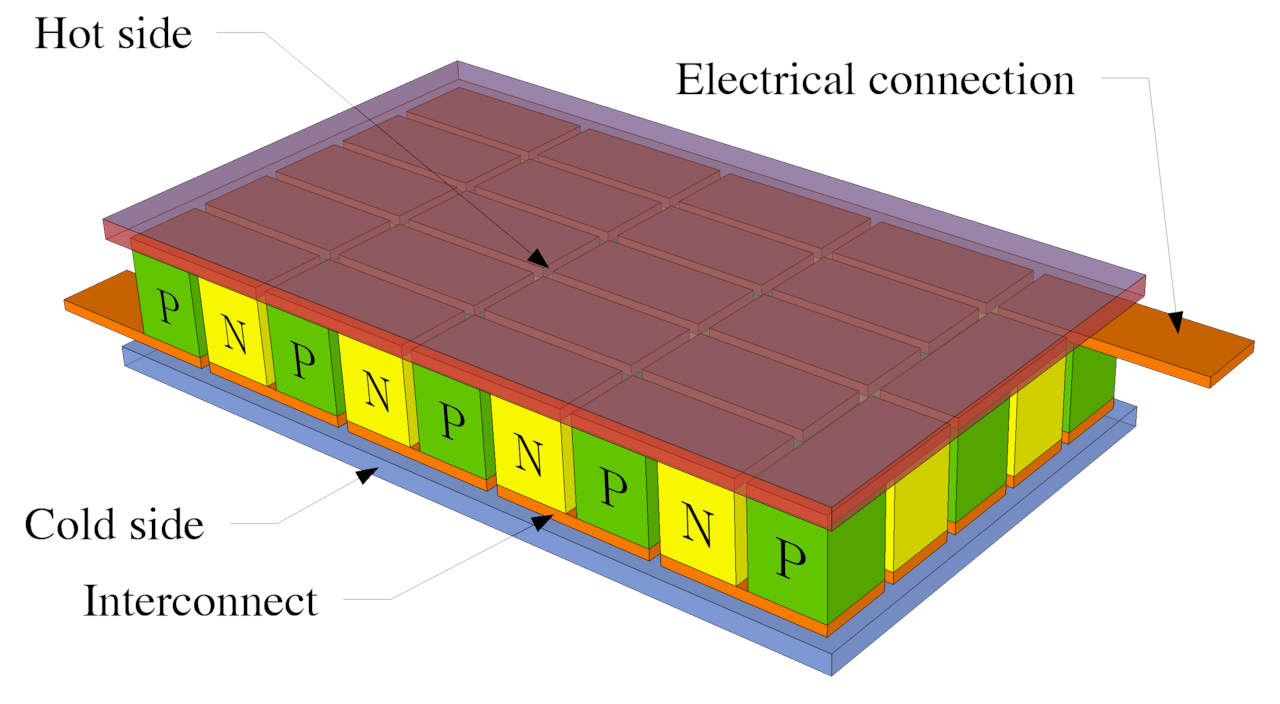

Cómo se construye una célula Peltier
La arquitectura básica de una célula Peltier consiste en pares de semiconductores de tipo N y tipo P (cada uno con distinta densidad de electrones), dispuestos alternadamente y conectados eléctricamente en serie y térmicamente en paralelo.
Estas parejas se colocan entre dos placas cerámicas finas y aislantes, formando un sándwich que conforma el módulo en sí. Cuando se aplica una tensión eléctrica en sus extremos, los portadores de carga se mueven a través de las uniones, produciendo la transferencia de calor. El lado frío absorbe el calor del entorno, que es transportado al otro lado (el caliente), desde donde debe disiparse mediante un disipador de calor u otro mecanismo.
La cantidad de calor que puede absorber un módulo Peltier depende tanto de la intensidad de corriente que circula a través del dispositivo como del tiempo durante el que se mantiene la corriente. Además, existen células simples y configuraciones en cascada que permiten obtener diferencias de temperatura aún mayores.
¿Para qué sirve realmente una célula Peltier?
No todas las soluciones de calefacción o refrigeración se pueden aplicar en cualquier entorno, y es ahí donde la tecnología Peltier brilla especialmente. Su ausencia de partes móviles, su tamaño compacto y la ausencia de fluidos hacen que sean ideales para aplicaciones donde el silencio, la compacidad y la precisión sean prioritarios. Veamos los usos más frecuentes:
- Refrigeración de dispositivos electrónicos: Durante los años 2000, las células Peltier se hicieron bastante populares para refrigerar CPUs y otros componentes electrónicos de alto rendimiento, como alternativa o complemento a los sistemas de disipación por aire o incluso refrigeración líquida. Aunque hoy en día ya no son tan comunes por motivos de consumo y eficiencia, en su momento fueron la solución elegida para bajar la temperatura de procesadores que tendían a sobrecalentarse. Web de referencia: Geeknetic
- Enfriamiento y calefacción portátiles: Muchos dispositivos portátiles para enfriar o calentar bebidas en el coche funcionan gracias a módulos Peltier. Puedes encontrarlos tanto en pequeñas neveras como en calentadores conectados al mechero del coche o incluso a un puerto USB del ordenador.
- Instrumentación científica y laboratorio: Las células Peltier son ideales para experimentos donde se necesita un control preciso de la temperatura, como en estudios de transición de fase, análisis térmicos o laboratorios de física y química. Se emplean en procesos como la sobreenfriamiento, la reducción del punto de congelación y la medición del calor latente de fusión.
- Aplicaciones médicas: Se emplean en dispositivos médicos para mantener medicamentos a temperatura controlada, refrigerar muestras o incluso en tratamientos dermatológicos donde es esencial que ciertos elementos se mantengan fríos.
- Generadores de energía termoeléctrica: Aunque no son demasiado eficientes en esta modalidad, pueden utilizarse como generadores eléctricos por el efecto Seebeck cuando se somete el dispositivo a una diferencia de temperatura significativa.
Ventajas y puntos fuertes de la célula Peltier
Las células Peltier ofrecen algunas ventajas muy interesantes frente a otros sistemas de refrigeración y calefacción:
- No tienen piezas móviles, por lo que requieren menos mantenimiento y son mucho más silenciosas.
- Ausencia de gases o líquidos refrigerantes, evitando peligros ambientales como los clorofluorocarbonos (CFCs).
- Control de temperatura muy preciso, pudiendo ajustar la diferencia térmica mediante la modificación del voltaje o intensidad de corriente aplicada.
- Diseño flexible y compacto, permitiendo dispositivos pequeños, ligeros y de formas variadas, ideales para espacios reducidos.
- Larga vida útil, con tiempos medios entre fallos superiores a 100,000 horas en condiciones óptimas de uso.
- Pueden funcionar en condiciones ambientales extremas donde los sistemas convencionales de refrigeración o calefacción no son viables.
- Ideales para aplicaciones de bajo flujo de calor o en las que se requiere aislamiento o limpieza (laboratorios, medicina, investigación).
Desventajas y limitaciones
No todo son ventajas cuando hablamos de las células Peltier. Hay que tener muy en cuenta sus puntos débiles para no llevarse sorpresas en según qué aplicaciones:
- Menor eficiencia energética frente a otros sistemas como la refrigeración por compresión de vapor. Esto significa que, para una misma cantidad de calor, consumen más electricidad.
- Capacidad limitada para disipar calor, por lo que se recomiendan más para aplicaciones de bajo flujo térmico que para enfriar grandes volúmenes o gestionar grandes potencias.
- El lado caliente requiere un buen disipador; de lo contrario, la temperatura de ambos lados puede igualarse y el módulo perderá eficacia.
- Coste inicial superior comparado con otros sistemas de refrigeración tradicionales para la misma potencia térmica.
¿Cómo se utiliza una célula Peltier en la práctica?
El funcionamiento práctico de un módulo Peltier es sumamente sencillo: simplemente se conecta a una fuente de alimentación de corriente continua, cuidando siempre la polaridad. Cuando la electricidad circula por el módulo, uno de sus lados se enfría mientras el opuesto se calienta. El truco está en disipar correctamente el calor generado en el lado caliente, generalmente mediante un disipador de aluminio o cobre, y en algunos casos, incluso con un ventilador adicional.
En aplicaciones como refrigeradores de CPU (en los años de mayor popularidad de esta tecnología), la célula se situaba entre el procesador y el disipador, separadas mediante pasta térmica para mejorar la conductividad. Algunas soluciones más avanzadas combinaban células Peltier con refrigeración líquida, logrando temperaturas significativamente inferiores a las alcanzables con aire solamente.
Disipador en Informática: Qué Es, Cómo Funciona y Cuáles Son Sus Tipos
En el ámbito doméstico y de ocio, productos como enfriadores o calentadores de bebidas portátiles ofrecen una experiencia divertida y práctica, manteniendo tus refrescos fríos o un café caliente durante más tiempo mientras conduces o trabajas frente al ordenador.
¿De qué materiales están hechas?
Las células Peltier modernas suelen construirse con semiconductores tipo N y P (generalmente aleaciones a base de telurio de bismuto), dispuestos en parejas y soldados entre dos placas de cerámica. Este sándwich permite aprovechar al máximo el fenómeno termoeléctrico y, al mismo tiempo, proporciona robustez y aislamiento eléctrico.
En algunos modelos, los módulos se pueden apilar en cascada, aumentando así la diferencia máxima de temperatura entre ambos lados, aunque a costa de una eficiencia aún menor.
Comparativa con otros sistemas de refrigeración
Al comparar las células Peltier con sistemas tradicionales de compresión de vapor (como los que se encuentran en neveras convencionales), las diferencias son claras:
- Mayor sencillez mecánica, ya que no requieren compresores, tuberías ni fluidos.
- Menor eficiencia energética, consumen más electricidad por calor transferido.
- Silencio absoluto, salvo por el posible ventilador en el disipador.
- Diseño más compacto y flexible, permitiendo integraciones en dispositivos portátiles y en miniatura.
En general, la tecnología Peltier no busca competir directamente con sistemas de refrigeración a gran escala, sino aportar soluciones donde estos no son viables por tamaño, precisión, ruido o condiciones ambientales.
Aplicaciones y experimentos didácticos
En el campo educativo, la célula Peltier es un componente estrella para experimentar con procesos termodinámicos como la fusión, solidificación, sobreenfriamiento o la medición del calor latente. En el portal de Elettronicaveneta puedes encontrar ejemplos de sistemas acoplados para investigar el comportamiento térmico, con sensores que monitorizan la temperatura tanto del lado frío como del caliente y del material contenido en el recipiente que se enfría o calienta.
Estos experimentos permiten visualizar fenómenos como la transición de fase y el intercambio de calor de forma muy intuitiva, lo que resulta ideal para estudiantes de física, química o ingeniería.
Modelos comerciales y especificaciones técnicas
En el mercado existen diferentes tamaños y potencias de células Peltier, como los populares TEC1-12706 y similares, que funcionan con voltajes de 12V, soportan corrientes de entre 5A y 6A y pueden transferir potencias térmicas de hasta 60W o 86W, dependiendo del modelo.
Algunas características técnicas relevantes a la hora de elegir un módulo adecuado son la diferencia máxima de temperatura entre lados (habitualmente unos 70 °C en células simples), la capacidad de enfriamiento (en vatios), el tamaño (los más comunes suelen medir 40×40 mm), y la corriente y voltaje máximos soportados.
Además, es fundamental emplear cables de calidad como los cables AWG 22 para evitar caídas de tensión excesivas y asegurar una buena disipación del calor generado. Así se obtiene un conjunto eficiente y seguro.
¿Qué futuro tienen las células Peltier?
El futuro de las células Peltier pasa por la mejora de su eficiencia energética y reducción de costes. Actualmente, investigadores y empresas buscan nuevos materiales y configuraciones que permitan alcanzar rendimientos superiores sin sacrificar las grandes ventajas de este sistema. Si estos avances se consolidan, es probable que veamos aplicaciones aún más generalizadas, como refrigeración de chips más avanzados, dispositivos portátiles de nueva generación y sistemas médicos ultra precisos.
Las células Peltier destacan por su sencillez, precisión y fiabilidad en aplicaciones donde otros sistemas no pueden competir. Aunque sus limitaciones energéticas las mantienen relegadas a aplicaciones de bajo flujo de calor, continúan resultando la mejor opción para quienes necesitan refrigeración o calefacción portátil, silenciosa y sin mantenimiento. Un conocimiento profundo de sus fundamentos, ventajas y limitaciones permite aprovechar todo su potencial.
